Kabeldiagnose für Ihre Leitung
Wir bieten Ihnen ein Rundumpaket mit unseren Industrieservices für Kabeldiagnose und Fehlerortung.
Kabeldiagnose im Überblick
Sie möchten in Erfahrung bringen, wo Ihre elektrischen Kabel in der Erde verborgen liegen? Sie brauchen jemanden, der Ihre Stromkabelfehler zentimetergenau ortet, das Alter oder den Zustand der Kabelstrecke bestimmt? Wir bieten unterstützen Sie dabei.
Netzbetreiber, Industriekunden und kommunale Betriebe besitzen oft eigene Stromversorgungs- und/oder Beleuchtungsnetze. Diese müssen nicht nur bei der Inbetriebnahme, sondern auch regelmäßig überprüft werden. Auch die besten Netze sind nicht fehlerfrei. Damit eine reibungslose Stromversorgung sichergestellt werden kann, ist es bei einem Kabelfehler wichtig, die Fehlerstelle schnell zu detektieren und zu reparieren.
Wann benötige ich eine Kabeldiagnose und Kabelfehlerortung?
Es gibt viele Gründe für eine Kabeldiagnose und Kabelfehlerortung, zum Beispiel:
Das elektrische Alter der Kabelleitung ermitteln und mit Instandhaltungen optimieren.
Es liegt ein Kabelfehler vor. Dieser muss präzise lokalisiert und repariert werden, noch bevor der Defekt zu einer Versorgungsunterbrechung führt.
Bei Neubau-Vorhaben, um den Verlauf der vorhandenen Stromleitungen zu orten.
Prüfung des Kabels vor der Inbetriebnahme
Unser Industrieservice für Kabeldiagnose und Kabelfehlerortung
Sichere Stromversorgung
Regelmäßig geprüfte Betriebsmittel können unerwartete Defekte am Stromkabel minimieren. Das senkt Ihr Risiko von unkontrollierten Stromausfällen und steigert Ihre Planungssicherheit.
Kompetenz
Mit einem über 6.600 km langem Stromnetz verfügen wir als Netzbetreiber in der Region über die Erfahrung, die für einen hohen Servicegrad notwendig ist.

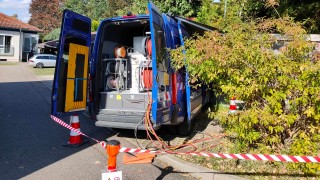

Kabelmesswagen
Mit dem Kabelmesswagen haben wir eine mobile Prüfeinrichtung, mit dessen Hilfe unsere Messtechniker in der Lage sind, Fehlerstellen im und am Kabel zu orten, oder das elektrische Alter der Kabelleitung zu ermitteln.

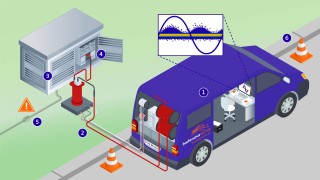

Aufbau einer Kabeldiagnose
)
Das Herzstück der Messtechnik ist der Kabelmesswagen. Immer mobil, beinhaltet der Kabelmesswagen viel Hightech auf kleinstem Raum und ist das Hilfsmittel bei der Kabeldiagnose und Kabelfehlerortung. In diesem sind auf engstem Raum Kabelmesssysteme installiert, sodass man sicher jeden Kabelfehler findet und jede Teilentladung detektiert.
Die großen Trommeln mit den Messzuleitungen im Kabelmesswagen ermöglichen auch bei schlechter Zugänglichkeit zu den Anschlüssen des Prüflings die Prüfung, Fehlerortung und Diagnose am Kabel.
Der Kabelmesswagen benötigt für den Betrieb Strom. Hierfür wird er an das Versorgungsnetz angeschlossen. Ist im Ausnahmefall kein Stromanschluss vorhanden, kann der Messwagen den für den Betrieb notwendigen Strom aus der Lichtmaschine des Messwagens beziehen.
Das Kabel beziehungsweise der Prüfling wird am Endverschluss mit den Messzuleitungen des Messwagens verbunden. Ob Mittel- oder Niederspannung, bietet der Messwagen Anschlussmöglichkeiten für alle Anwendungen.
Ob Teilentladung oder Fehlerstelle, mit dem Kabelmesswagen finden wir sie alle. Bei einem Kabelfehler werden mit dem Messwagen Stoßimpulse auf die Fehlerstelle gegeben, zeitgleich führt der Messtechniker im Messwagen anhand einer Grafik eine Vorortung durch. Bei der Vorortung wird ein Spannungseinbruch grafisch über der Kabelstrecke aufgetragen. Dadurch kann der Kabelfehler auf wenige Meter genau eingegrenzt werden. Anschließend folgt die Nachortung. Dabei werden Impulse mit einer hohen Spannung und einer kleinen Ladung induziert. Diese Impulse provozieren ein Lichtbogen an der Fehlerstelle. Bei der Entstehung eines Lichtbogens wird Luft verdrängt und es entsteht ein Knall, welcher mit dem Bodenmikrophon gut hörbar ist. So wird die Fehlerstelle zentimetergenau eigegrenzt.
Ihr Vorteil: So muss nur die Fehlerstelle aufgegraben werden - das spart Geld und Zeit.
Das höchste Gut ist die Sicherheit. Der Kabelmesswagen ist eine mobile Prüfeinrichtung und wird als diese ausgewiesen. Damit niemand aus Versehen in den Prüfaufbau hineinlaufen kann, wird der Messwagen einschließlich der Messzuleitungen abgeschrankt. Die Abschrankungen sind optisch gut wahrnehmbar und verhindern das unbeabsichtigte Betreten des Prüfaufbaus.
Haben Sie Fragen?
Wir sind gerne für Sie da und beantworten Ihre Fragen rund um das Thema Kabeldiagnose. Bei Bedarf erhalten Sie auch ein persönliches Angebot von uns. Kontaktieren Sie uns gerne.
